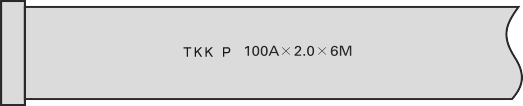

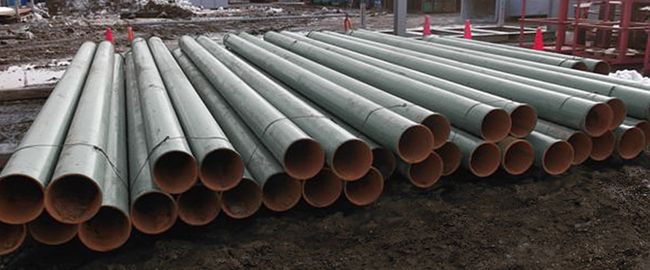

配管材各種
レンタル
- 商品説明
- 寸法表
- 付属品
-
用途
・地下工事・トンネル・ダム工事・シールド工事・推進工事・浚渫工事

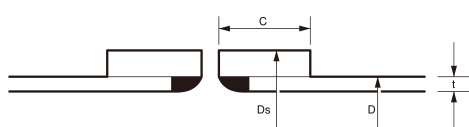

・空気・水・泥水・モルタルの給排管、送・排泥管、土砂、圧送管ジョイント形状
低・中圧
-
一般仮設配管寸法表
呼径
A
(B)寸法 重量 D t L kg 25A
(1B）34.0 1.8 6,000 8.6 50A
(2B)60.5 1.8 6,000 17.3 60.5 3.2 6,000 27.1 80A
(3B)89.1 1.8 6,000 23.3 89.1 3.2 6,000 40.7 100A
(4B)114.3 1.8 6,000 30.0 114.3 3.5 6,000 57.4 114.3 4.5 6,000 73.2 150A
(6B)165.2 2.5 6,000 60.0 165.2 3.7 6,000 88.2 165.2 5.0 6,000 119.0 呼径
A
(B)寸法 重量 D t L kg 200A
(8B)216.3 3.0 6,000 94.8 216.3 4.5 6,000 141 216.3 5.8 6,000 181 250A
(10B)267.4 3.5 6,000 137 267.4 6.6 6,000 254 300A
(12B)318.5 3.5 6,000 163 318.5 6.9 6,000 318 350A
(14B)355.6 4.0 6,000 208 355.6 6.4 6,000 331 -
配管 付属品
チーズ
エルボ・レジューサー・キャップ
ジョイント（ワンタッチタイプ）
ジョイント（両ボルトタイプ）
ホース・バルブ各種の販売もしています。詳しくはお問合せください。
