水槽 : 円形組立タンク
(37~1,800m³)

受注製作

レンタル

  • 商品説明
  • 寸法表
  • 組み立て手順
  • φ5,000 タイプ

    φ5,000 タイプ

    148m³ 4段使用

    φ5,000 タイプ寸法

    φ7,000 タイプ

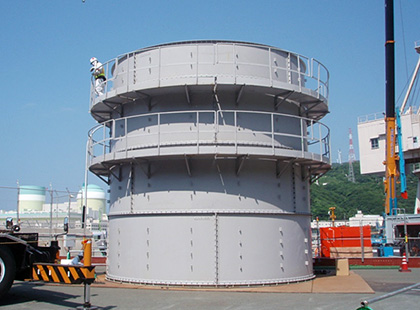

    φ7,000 タイプ

    260m³ 4段使用

    φ7,000 タイプ寸法

    φ9,000 タイプ

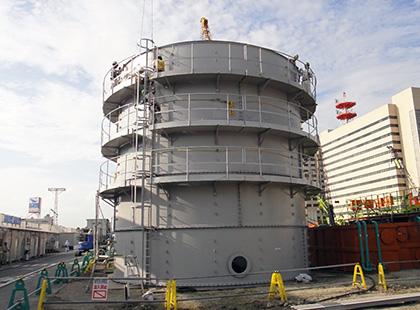

    φ9,000 タイプ

    565m³ 5段使用

    φ9,000 タイプ寸法

    φ12,000 タイプ

    φ9,000 タイプ寸法

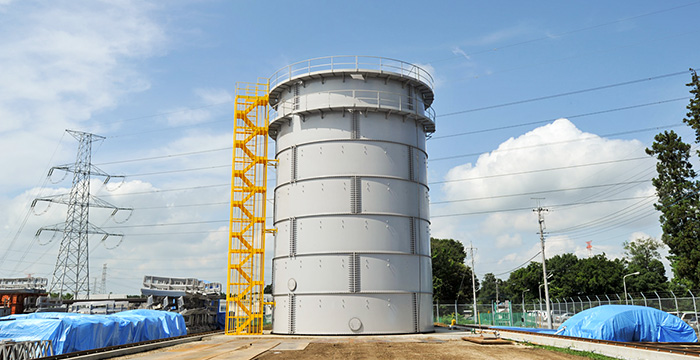

    φ12,000 タイプ

    新タイプのパッキンを採用

    スポンジ状の幅広パッキンの両面に水膨張性パッキンを配した一体構造。ボルト穴に合わせて貼り付けるだけの手順の為、従来方式に比べて大幅な作業軽減となり、未経験者でも短時間で施工可能となりました。

    写真1
    写真2
    写真3
    写真4

    新タイプのパッキンの特長

    ・幅広パッキンの為、止水力向上。
    ・一体構造の為、作業効率向上。
    ・組立後の内面接合部シールが不要な為、工程短縮化。
    ・シール塗布作業用の高所作業車不要。
    ・シール材を使用していない為、乾燥を待たず、組立後すぐに注水が可能。

  • タンク名称 容量
    (m³)
    寸法(mm)   運搬車両 備 考
    パネル
    段数
    直径 × 高さ 重量
    φ5000
    タイプ
    148 4段 5,031×8,087 15.28t 10t×2台 側板(L板16枚),底板3枚
    111 3段 〃× 6,088 12.45t 10t×2台 側板(L板12枚),底板3枚
    74 2段 〃× 4,088 9.5t 10t×1台 側板(L板8枚),底板3枚
    37 1段 〃× 2,088 6.64t 10t×1台 側板(L板4枚),底板3枚
    φ7000
    タイプ
    330 5段 6,941×9,249 23.59t 10t×3台 側板(L板16枚+S板4枚), 底板3枚
    260 4段 〃× 7,249 19.72t 10t×2台 側板(L板12枚+S板4枚), 底板3枚
    215 3段 〃× 6,087 17.21t 10t×2台 側板(L板12枚),底板3枚
    145 2段 〃× 4,087 13.41t 10t×2台 側板(L板8枚),底板3枚
    75 1段 〃× 2,088 9.6t 10t×1台 側板(L板4枚),底板3枚
    φ9000
    タイプ
    565 5段 9,004×9,322 31.95t 10t×4台 側板(L板16枚+S板4枚), 底板4枚
    450 4段 〃× 7,325 27.15t 10t×3台 側板(L板12枚+S板4枚), 底板4枚
    365 3段 〃× 6,078 23.17t 10t×3台 側板(L板12枚),底板4枚
    250 2段 〃× 4,081 18.33t 10t×2台 側板(L板8枚),底板4枚
    125 1段 〃× 2,085 13.5t 10t×2台 側板(L板4枚),底板4枚

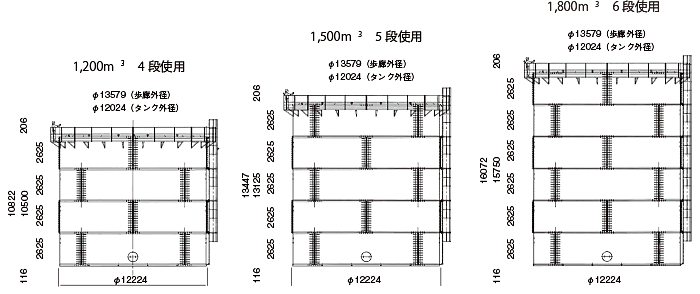

    φ12000
    タイプ
    1,800 6段 12,024×16,072 98.72t TR(特車)
    × 7台
    側板(L板24枚),底板5枚
    1,500 5段 〃× 13,477 86.91t TR(特車)
    × 6台
    側板(L板20枚),底板5枚
    1,200 4段 〃× 10,822 75.11t TR(特車)
    × 5台
    側板(L板16枚),底板5枚
  • 組み立て手順1
    組み立て手順2
    組み立て手順3
    組み立て手順4
    組み立て手順5
    組み立て手順6
    φ9,000 タイプ寸法
