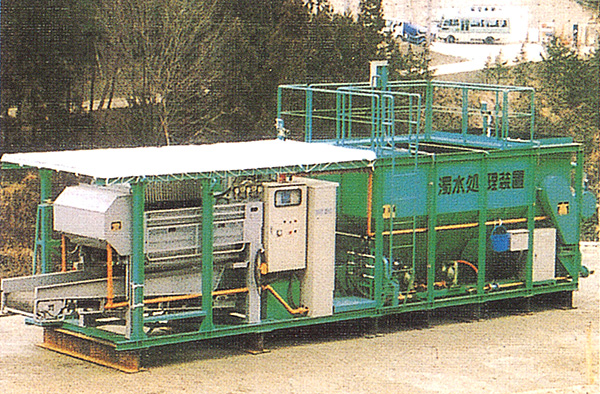

濁水処理装置
レンタル
- 商品説明
- 仕様・外形寸法・諸元表
-
特徴
・ユニット構造方式の採用により、狭いスペースに設置が可能。
据付が極めて簡単。短時間で使用が可能。
・取扱いは自動化により簡便。
・返送汚泥機構内蔵のため低濁度の濁水処理も可能。用途
・トンネル工事、ダム建設工事の排水処理
・一般土木工事の濁水処理
・シールド工事、下水道工事の雑排水処理
・工事における沈殿池排水処理 -
標準仕様
型 式 原水性状 処理性状 処理水量 原水濁度 原水pH 処理水濁度 処理水pH ケーキ含水率 HFS ー20 10 ～ 20 m³/H 2,000 ～ 5,000ppm MAX 12 25 ～ 50ppm 以下 5.8 ～ 8.6 40% 以下 HFS ー40 30 ～ 40 m³/H 2,000 ～ 5,000ppm MAX 12 25 ～ 50ppm 以下 5.8 ～ 8.6 40% 以下 HFS ー60 50 ～ 70 m³/H 2,000 ～ 8,000ppm MAX 12 25 ～ 50ppm 以下 5.8 ～ 8.6 40% 以下 HFS ー100 80 ～ 120 m³/H 2,000 ～ 8,000ppm MAX 12 25 ～ 50ppm 以下 5.8 ～ 8.6 40% 以下 外形寸法
型 式 HFS ー20 HFS ー40 HFS ー60 HFS ー100 L 9,200mm 10,600mm シックナー 脱水装置 シックナー 脱水装置 9,100mm 7,700mm 11,500mm 8,800mm 総重量 9,000kg 11,000kg 7,000kg 8,000kg 9,000kg 10,000kg 諸元表（標準）
機械名称 HFS ー20 HFS ー40 HFS ー60 HFS ー100 浄化装置 シックナー 2,200W × 3,240L
× 2,300H2,200W × 4,240L
× 2,300H2,200W × 6,600L
× 2,300H2,200W × 10,000L
× 2,300H有効分離面積 3.5m² 5.0m² 8.0m² 13.0m² 注薬装置 注薬ポンプ ダイヤフラム型 25A
最大300L/H × 2 連手動可変型
原水ポンプ連動ダイヤフラム型 40A
最大600L/H × 2 連手動可変型
原水ポンプ連動中和装置 炭酸ガス
中和装置原水中和型 PH 調節計 PH 計電極 PH 記録電動弁 CO2 注水ノズル逆止弁 炭酸ガス貯蔵設備 ボンベスタンド5本立 × 1式、
気化器 40kg/Hボンベスタンド5本立 × 2式（3式）、
気化器 60kg/H（100kg/H）送液装置 スラリーポンプ エヤーダイヤフラム
40A × 40A 1.5m³/H 60mH
減圧弁 電磁弁付きエヤーダイヤフラム
40A × 40A 2.0m³/H 60mH
減圧弁 電磁弁付き脱水装置 フィルター
プレス□ 750m/m × 7 室
ろ過面積100L
ケーキ厚さ 35m/m
走行式単板開枠式
コンプレッサー、
油圧ユニット□ 750m/m × 21 室
ろ過面積300L
ケーキ厚さ 35m/m
走行式単板開枠式
コンプレッサー、
油圧ユニット□ 750m/m × 42 室
ろ過面積600L
ケーキ厚さ 35m/m
走行式単板開枠式
コンプレッサー、
油圧ユニット□ 750m/m × 63 室
ろ過面積900L
ケーキ厚さ 35m/m
走行式単板開枠式
コンプレッサー、
油圧ユニット監視設備 処理水、PH 記録、流量指示記録、濁度記録 原水ポンプ 水中ポンプ80A
0.3m³/min
15mH × 3.7KW水中ポンプ100A
0.7m³/min
15mH × 5.5KW水中ポンプ150A
1.0m³/min
18mH × 11KW水中ポンプ150A
1.7m³/min
16mH × 11KW電気配線 制御盤二次側配線 制御盤 濁水処理装置１面 フィルタープレス盤１面 モーター出力合計 19.15KW 22.95KW 33.65KW 45.10KW 据付面積 23.5m² 27.0m² 23.2 ＋ 19.7m² 29.3 ＋ 22.5m² 薬品添加量
* 原水性状に
より変動が
みられます）凝集剤 0.1 kg/m³ 高分子 0.002 kg/m³ 炭酸ガス 0.132 kg/m³
