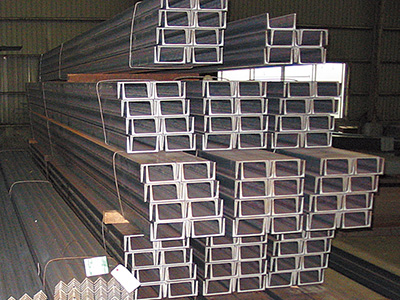

溝形鋼

販売

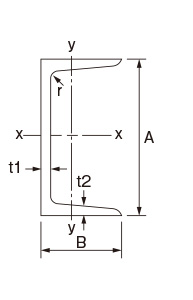

溝形鋼寸法表

寸法　mm				断面積 cm²	単位重量 kg/m	断面二次モーメント		断面二次半径		断面係数
寸法　mm						cm⁴		cm		cm³
A × B	t1	t2	r			lx	ly	lx	ly	Zx	Zy
75 × 40	5	7	8	8.818	6.92	75.9	12.4	2.93	1.19	20.2	4.54
100 × 50	5	7.5	8	11.92	9.36	189	26.9	3.98	1.50	37.8	7.82
125 × 65	6	8	8	17.11	13.4	424	61.8	4.98	1.90	67.8	13.4
150 × 75	6.5	10	10	23.71	18.6	861	117	6.03	2.22	115	22.4
150 × 75	9	12.5	15	30.59	24.0	1,050	147	5.86	2.19	140	28.3
180 × 75	7	10.5	11	27.20	21.4	1,380	131	7.12	2.19	153	24.3
200 × 80	7.5	11	12	31.33	24.6	1,950	168	7.88	2.32	195	29.1
200 × 90	8	13.5	14	38.65	30.3	2,490	277	8.02	2.68	249	44.2
250 × 90	9	13	14	44.07	34.6	4,180	294	9.74	2.58	334	44.5
250 × 90	11	14.5	17	51.17	40.2	4,680	329	9.56	2.54	374	49.9
300 × 90	9	13	14	48.57	38.1	6,440	309	11.5	2.52	429	45.7
300 × 90	10	15.5	19	55.74	43.8	7,410	360	11.5	2.54	494	54.1
300 × 90	12	16	19	61.90	48.6	7,870	379	11.3	2.48	525	56.4
380 × 100	10.5	16	18	69.39	54.5	14,500	535	14.5	2.78	763	70.5
380 × 100	13	20	24	85.71	67.3	17,600	655	14.3	2.76	926	87.8
