    地中連続壁油圧掘削装置(MEH)
    地中連続壁油圧掘削装置(MEH)

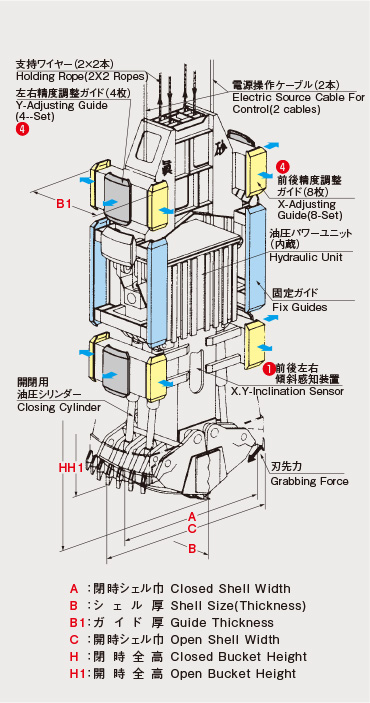

    傾斜感知装置…パケット本体に内蔵した傾斜感知装置(特殊耐振耐圧構造の衝撃に強い歪ゲージ方式)が電気信号に変える。

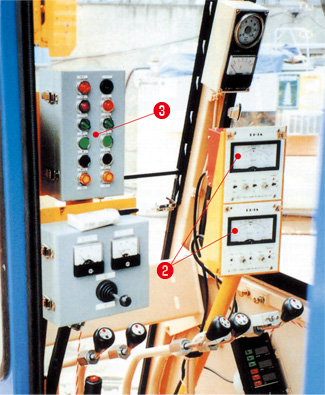

    傾斜表示ゲージ…オペレーターハウス内でパケットの傾斜状態がただちに読み取れるゲージ。
    修正操作押しボタン…前後精度調整ガイドを調整することで、前後、左右、回転の3成分について姿勢制御可能。
    精度調整ガイド…押しボタンにより油圧シリンダーが作動し、パケット本体の姿勢が制御される。同時にハウス内のゲージに表示されるので、修正が簡単に確認できる。
  • 型式 MEH-60120 MEH-80120 MEH-80150 MEH-1015 MEH-1218 MEH-2025
    主要仕様 使用圧力(最大)(kg/cm³) 210 160 210 210 210 210
    メーン吐出量
    高圧(低圧)(ℓ/min)
    113(168) 180(270) 176(266) 180(270) 180(270) 413,294
    メーンモーター(kW) 4P ー 15kW × 2台 4P ー 22kW × 2台 4P ー 30kW × 2台 4P ー 30kW × 2台 4P ー 30kW × 2台 4P ー 45kW × 2台
    リール吐出量(ℓ/min) 37.6 37.6 37.6 37.6 37.6 50
    リール用モーター(kW) 4P ー 15kW 4P ー 15kW 4P ー 15kW 4P ー 15kW 4P ー 15kW 4P ー 15kW
    メーンタンク容量(ℓ) 740 800 900 1100 1100 1400
    主電源50/60(Hz)(v) 400 / 440 400 / 440 400 / 440 400 / 440 400 / 440 400 / 440
    操作電源50/60(Hz)(v) 200 / 220 200 / 220 200 / 220 200 / 220 200 / 220 200 / 220
    傾斜変位計(方向) X, Y X, Y X, Y X, Y X, Y X, Y
    精度調整ガイド(方向) X, Y X, Y X, Y X, Y X, Y X, Y
    バケット
    仕様
    自 重(t) 21.0 22.5 23.5 25.0 21.0 22.5 24.0 24.6 26.6 27.5 29.4 27.0 29.0 31.0 30.5 32.4 34.5 35.5 35 38 39
    容 量(m³) 0.68 0.90 1.13 1.36 0.95 1.13 1.36 0.94 1.17 1.40 1.75 1.17 1.40 1.75 1.40 1.75 1.95 2.10 2.3 2.75 2.8
    掴み重量(t) 1.23 1.62 2.04 2.45 1.71 2.04 2.45 1.70 2.11 2.52 3.15 2.11 2.52 3.15 2.52 3.15 3.51 3.78 4.0 5.0 5.0
    全体重量(t) 22.3 24.2 25.6 27.5 22.8 24.6 26.5 26.3 28.8 30.1 32.6 29.2 31.6 34.2 33.1 35.6 38.1 38.8 39 43 44
    刃先力(最大)(t) 98.2 103.2 136.6 172.6 172.6 176
    開き時間(sec) 21.7(60Hz) 21.6(50Hz) 21.0(50Hz) 22.6(50Hz) 22.6(50Hz) 21(50Hz)
    閉じ時間(sec) 43.6(60Hz) 42.0(50Hz) 46.2(50Hz) 46.6(50Hz) 46.6(50Hz) 42(50Hz)
    バケット
    寸法
    壁 厚(mm)※1 600 800 1000 1200 800 1000 1200 800 1000 1200 1500 1000 1200 1500 1200 1500 1700 1800 2000 2400 2500
    閉時シェル巾(mm)A 2600 2600 2600 2600 2600 2600 2600 2600
    シェル厚(mm)B 590 790 990 1190 790 990 1190 790 990 1190 1490 990 1190 1490 1190 1490 1690 1790 1990 2390 2490
    開時シェル厚(mm)C 3200 3200 3200 3200 3200 3200 3200 3200
    ガイド厚(mm)B1 570 770 970 1170 760 960 1160 770 970 1170 1470 960 1160 1460 1160 1460 1660 1760 1960 2360 2460
    開時全高(mm)H 9500 8450 8913 8450 8450 8450 8450 8450
    閉時全高(mm)H1 8735 7700 8155 7700 7700 7700 7700 7700

    ※上記寸法及び仕様は予告無しに変更する事があります。
    ※1 壁厚は最大3000mm迄計画しております。
    ※2 掘削深度は、GL-150m迄計画しております。
    ※ベースマシンはクローラタイプと櫓タイプがあります。
