F10T・F8T 六角ハイテンションボルト

受注製作

  • 寸法形状
  • 機械的性質・強度
  • ① ボルト

    F10T・F8T 六角ハイテンションボルト

    単位:mm

    ボルトの
    呼びd
    D H B C S
    基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
    M16 16 + 0.7
    - 0.2
    10 ± 0.8 27 0
    - 0.8
    31.2 30 + 5
    0
    M20 20 + 0.8
    - 0.4
    13 ± 0.9 32 0
    - 1
    37 35 + 6
    0
    M22 22 14 36 41.6 40
    M24 24 15 41 47.3 45
    L の区分 L の許容差
    50 以下 ± 1.0
    50 を超え 120 以下 ± 1.4
    120 を超え 250 以下 ± 1.8

    ② ナット

    F10T・F8T六角ハイテンションボルト

    単位:mm

    ボルトの
    呼びd
    H B C
    基準寸法 許容差 基準寸法 許容差
    M16 16 ± 0.35 27 0
    - 0.8
    31.2
    M20 20 ± 0.4 32 0
    - 1
    37.0
    M22 22 38 41.6
    M24 24 41 47.3

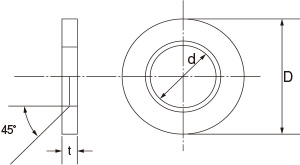

    ③ 座金

    F10T・F8T六角ハイテンションボルト

    単位:mm

    座金の
    呼び
    d D t
    基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
    16 17 + 0.7
    0
    32 0
    - 1
    4.5 ± 0.5
    20 21 + 0.8
    0
    40
    22 23 44 6.0 ± 0.7
    24 25 48
  • 機械的性質

    種別 ボルト F8T F10T
    ナット F10 F10
    座金 F35
    機械的性質 ボルト 引張強さ(N/m²) 800 ~ 1,000 1,000 ~ 2,000
    耐力(N/mm²) 640 以上 900 以上
    伸び(%) 16 以上 14 以上
    絞り(%) 45 以上 40 以上
    硬さ HRC18 ~ 31 HRC27 ~38
    ナット 硬さ HRB95 ~ HRC35 HRB95 ~ HRC35
    座金 硬さ HRC25 ~ 45 HRC35 ~ 45

    ボルト製品の強度(引張最小荷重)

    単位:kN

    ねじの呼び M16 M20 M22 M24
    等級 F8T 126 196 243 283
    F10T 157 245 303 353
